galvanized steel wire strand. 7x0.33mm used for optical cable

fil d'acier galvanisé 7x0,33 mm utilisé pour le câble optique

Produits - Fil galvanisé de fil d'acier
  • Matériel
    fil d'acier galvanisé
  • D'autres produits
    Trempé à chaud
  • La structure
    1x7
  • Lieu d'origine
    Jiangsu, Chine
  • Certification
    ISO9001
  • Numéro de modèle
    7x0,33 mm
  • Quantité de commande min
    5 tonnes
  • Prix
    discuss

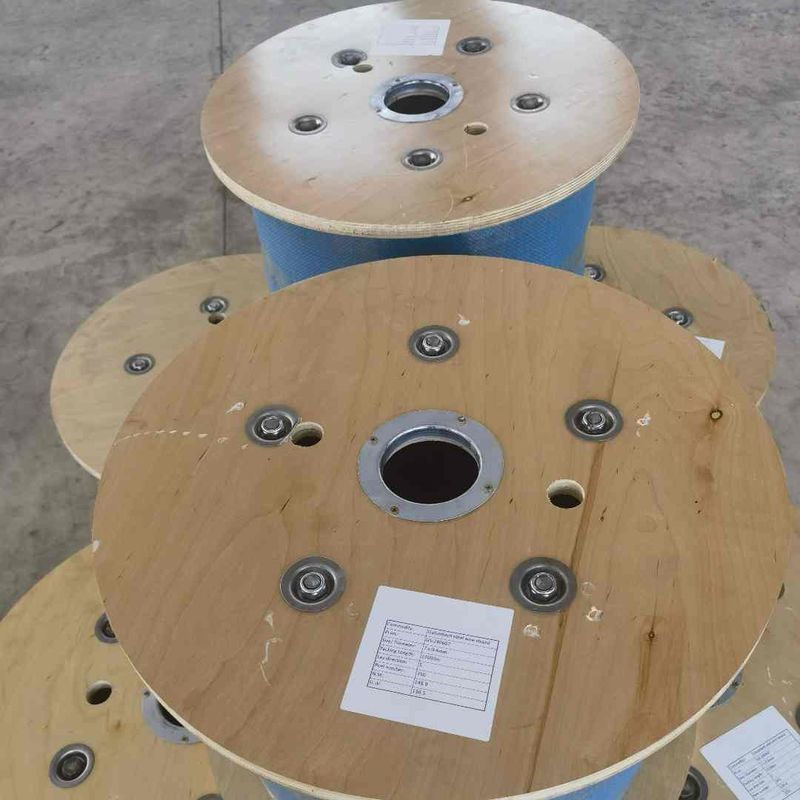

  • Détails d'emballage
    Emballage standard à l'exportation
  • Délai de livraison
    5 à 15 jours
  • Capacité d'approvisionnement
    300000 tonnes/an

fil d'acier galvanisé 7x0,33 mm utilisé pour le câble optique

  • galvanized steel wire strand. 7x0.33mm used for optical cable
  • galvanized steel wire strand. 7x0.33mm used for optical cable
  • galvanized steel wire strand. 7x0.33mm used for optical cable
  • galvanized steel wire strand. 7x0.33mm used for optical cable
  • galvanized steel wire strand. 7x0.33mm used for optical cable
  • galvanized steel wire strand. 7x0.33mm used for optical cable
Obtenir le prix Contactez
fil d'acier galvanisé 7x0,33 mm utilisé pour le câble optique 0fil d'acier galvanisé 7x0,33 mm utilisé pour le câble optique 1Filtres d'acier galvanisé pour câbles à fibres optiques
1.Introduction du produit
(A) Les fils d'acier galvanisé pour câbles à fibre optique sont fabriqués à partir de tiges de fil d'acier au carbone de haute qualité par une série de procédés tels que le traitement thermique, le pellage, le lavage à l'eau, le décapage,lavage à l'eau, traitement par solvant, séchage, galvanisation à chaud, post-traitement, et dessin de fil dans les fils d'acier, puis tordus en produits en filets.
Le fil d'acier galvanisé pour le câble optique est l'un des composants de base utilisés dans les câbles à fibre optique autoportants pour la communication.En tant que composant du fil de suspension dans le câble optique, il peut supporter le poids du câble optique et la charge externe dans le câble optique, et peut protéger la fibre optique de la flexion et de l'étirement,assurant la communication normale de la fibre optique, et stabiliser la qualité du câble optique.

(B) Les fils d'acier galvanisé pour câbles à fibre optique présentent les caractéristiques suivantes:
1) La surface des fils d'acier galvanisé dans les fils d'acier galvanisé ne présente pas de défauts tels que des marques de chevauchement, des rayures, des ruptures, des aplatissements et des courbes dures;
2) La couche de zinc est uniforme, continue, lumineuse et ne se détache pas;
3) La surface des fils d'acier galvanisé est lisse, propre, exempte d'huile, de pollution, d'eau et d'autres impuretés;
4) L'apparence est ronde avec une taille stable, une résistance à la traction élevée et un grand module élastique.
2.Application
Il convient à l'unité de câble de suspension de communication des câbles à fibre optique autoportants de Fig. 8 pour les télécommunications extérieures.

3Caractéristiques

La structure Diamètre nominal du fil unique en acier (mm) Diamètre nominal du fil en filets (mm) Résistance à la traction minimale du fil d'acier unique (MPa) Min. force de rupture des fils d'acier (kN) Module d'élasticité du fil d'acier (Gpa) Poids min. du revêtement en zinc (g/m)2)




1X7		 0.33 1.00 1770 0.98



≥ 170		 5
0.40 1.20 1770 1.43 5
0.60 1.80 1670 3.04 5
0.80 2.40 1670 5.41 10
0.90 2.70 1670 6.84 10
1.00 3.00 1570 7.99 20
1.20 3.60 1570 11.44 20
1.40 4.20 1570 15.57 20
1.60 4.80 1470 19.02 20
1.80 5.40 1470 24.09 20
2.00 6.00 1370 27.72 20
Remarque: Outre les spécifications du tableau ci-dessus, nous pouvons également fournir des fils d'acier galvanisé avec d'autres spécifications et une teneur en zinc différente selon les exigences des clients.
Nom de code Partie Le débarquement Diamètre global Poids du conducteur Détruire le chargement
mm2 Je ne veux pas. Φ mm mm Poids de l'appareil KN

Grade 1150
7/24 SWG 1.72 7 0.56 1.7 14 1.98
7/22 SWG 2.77 7 0.71 2.1 28 3.19
7/21 SWG 3.97 7 0.85 2.6 31 4.57
7/20 SWG 4.45 7 0.90 2.7 35 5.12
7/19 SWG 5.50 7 1.00 3.0 43 6.32
7/18 SWG 8.59 7 1.25 3.8 67 9.88
7/17 SWG 10.78 7 1.40 4.2 84 12.35
7/16 SWG 14.07 7 1.60 4.8 110 16.20
Résultats de l'enquête 17.81 7 1.80 5.4 140 20.50
7/14 SWG 21.99 7 2.00 6.0 170 25.30
7/13 SWG 30.62 7 2.36 7.1 240 35.20
7/12 SWG 38.61 7 2.65 8.0 300 44.40
7/11 SWG 49.48 7 3.00 9.0 392 56.90
- 54.55 7 3.15 9.5 430 62.75
7/10 SWG 58.07 7 3.25 9.8 460 66.80
7/9 SWG 73.24 7 3.65 11.0 570 84.20
7/8 SWG 87.96 7 4.00 12.0 690 101.00
7/7 SWG 99.30 7 4.25 12.8 780 114.00
7/6 SWG 124.04 7 4.75 14.0 970 142.70
19/19 SWG 14.92 19 1.00 5.0 120 17.16
19/18 SWG 23.32 19 1.25 6.3 180 26.81
19/17 SWG 29.25 19 1.40 7.0 230 33.64
19/16 SWG 38.20 19 1.60 8.0 300 43.93
19/14 SWG 59.69 19 2.00 10.0 470 68.64
- 93.27 19 2.50 12.5 730 107.30
19/11 SWG 134.30 19 3.00 15.0 1050 154.50
- 188.06 19 3.55 17.8 1470 216.30
19/8 SWG 238.76 19 4.00 20.0 1870 274.60
- 336.69 19 4.75 23.8 2630 387.20


fil d'acier galvanisé 7x0,33 mm utilisé pour le câble optique 2
